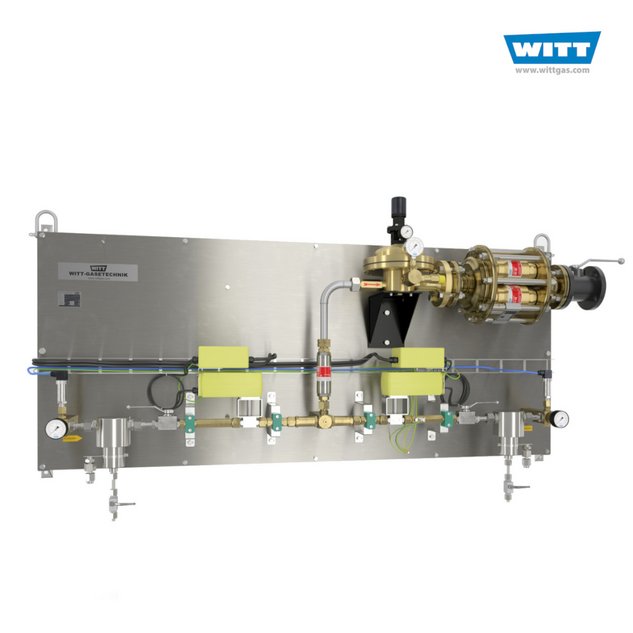

减压站 150NA (乙炔)

用于集中供气系统的减压站, 流量可达 150 m³/h, 自动切换

  • 瓶组排空的最佳方案
  • 极其稳定的出口压力, 不受入口压力及流量的影响
  • 电动球阀确保切换时平稳, 避免出现压力峰值
  • 符合 DIN EN ISO 14114, TRAC 和 PED 要求; 允许使用于 Atex division 2
  • 集成了 WITT 安全技术

技术资料 下载
报价咨询

信息

威特 (WITT) 减压站带用于中央供气的全自动切换装置。每个减压站均经过 100% 出厂检验。



优点

  • 主减压站 150NA 用于最大为 150 m3/h 的大流量
  • 无论入口压力和流速如何,均可实现极其稳定的出口压力
  • 在 2 种气体源之间进行全自动切换(瓶组或气罐车)
  • 电子 WITT-SWITCH-TRONIC,带图表式液位显示
  • 只能软件和尤其低的压降 (Δp) 可对瓶组实现最佳排空效果
  • 电子压力变送器用于进行液位监控
  • 瓶组/气罐车为空时发出警报
  • 用于外部信号传感器的接口
  • 电机驱动球阀 (230 V),可实现平稳切换而不出现压力峰值
  • 故障情形中切断电源
  • 可采用手动紧急运动
  • 包括威特 (WITT) 安全技术(乙炔防爆阀 HDS17、带 4 x 威特 (WITT) 气体回火防止器 85-30 的组合式气体回火防止器 645、气体单向止回阀)
  • 结构形式坚固耐用
  • 符合 DIN EN ISO 14114、TRAC、PED 标准;许可用于防爆区域 1



结构

  • 双向式 减压站 150NA 可全自动切换(2x1)

组件:

2x 电子压力变送器 + 入口压力计

2x 两路两通高压球阀

2x 电机驱动球阀 230 V

1x 自动快速切断阀 HDS17,符合 TRAC 207 第 11.2 条标准和 EN ISO 15615 标准

2x 高压气体单向止回阀

1x 减压阀 ADR 150,带排气阀

1x 带气体回火防止器 85-30 的组合式气体回火防止器 645(带 4 层式并联组合)

1x 出口球阀

  • 在不锈钢板上已成套安装和经过检验
  • 用于连接至 WITT-SWITCH-TRONIC



可选项

  • 标准软管(已经过 BAM 检验),用于连接减压站和气体供给,适配器取决于瓶组接口
  • 接点压力表
  • 减压阀 ADR 150F,带排气阀
  • 乙炔过滤器
  • 用于将瓶组连接到减压站的歧管



标准/制造规范
