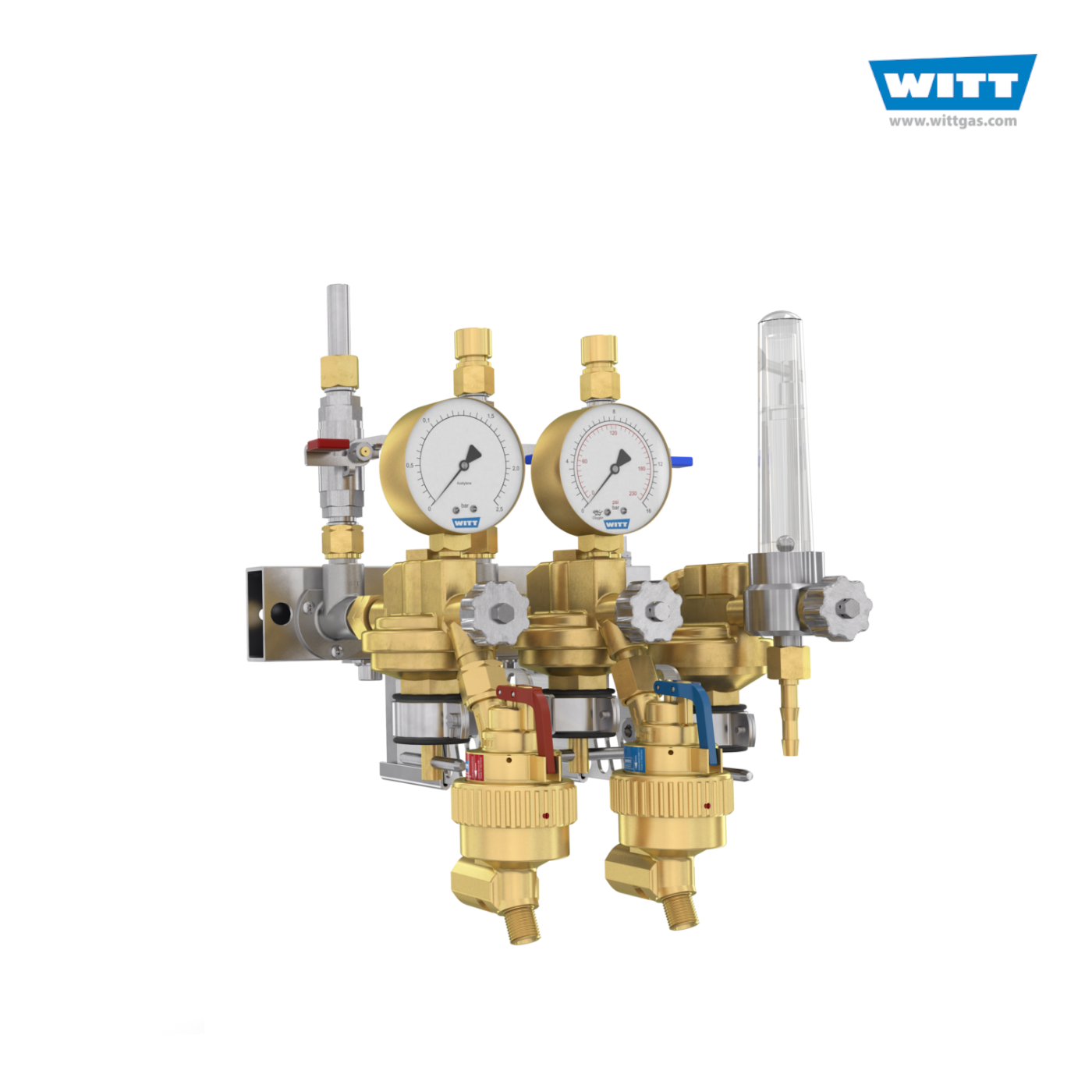

取气工位 603

用于连接集中供气系统的取气工位, 可扩展的模块化结构

  • 用于乙炔、燃气, 氧气和保护气
  • 结构紧凑, 操作简单
  • 减压阀和气体回火防止器的安装可靠合理, 防止了造成意外的松动
  • 固定座为带墙壁安装板的镀镍方管
  • 模块化结构, 可根据客户需要扩展

技术资料 下载
报价咨询

信息

用户友好的取气工位,用于针对壁式安装取用工业气体。用于连接中央供气系统(汇流排)。 紧凑式结构方式,可模块化拓展,具有多种组合方案。



优点

  • 布置组合气路和规格特征时可进行个性化组合
  • 带接头的入口(钎焊和/或溶焊)和带宝塔头或外螺纹的出口(可选购软管接头)
  • 带入口球阀,能清楚地显示开/关位置或气体流动/气体停止
  • 快速简单的壁式安装
  • 结构形式紧凑
  • 已成套安装和经过检验
  • 最多 3 条气路 (610-3),参见上图
  • 气路的数量几乎无限
  • 阀门固定座由镀镍方管制成,带壁板,用于取用乙炔、可燃气体、氧气和保护气
  • 减压阀或气体回火防止器为刚性固定



可选项

  • 带压力表或浮标的减压阀
  • 带气体回火防止器的版本,符合 DIN EN ISO 5175-1 标准,用于防止气体倒流及回火
  • 软管接头 SK100,符合 DIN EN 561 / ISO 7289
  • WITTFIX 快速管接头



应用

取气工位通过汇流排或短截线连接到中央供气系统上,且符合当地所需的耗气量和具体应用所需的工作压力。



名称

603-1 针对一条气路

603-2 针对两条气路

603-3 针对三条气路

603-X 针对三条气路以上



标准/制造规范

企业通过 ISO 9001 认证

适用于 O2,依据: EIGA IGC Doc 13/12/E: 氧气管道和管道系统



若需其它规格、可选件及配件,请与我们联系。

询问时请给出气体种类!
