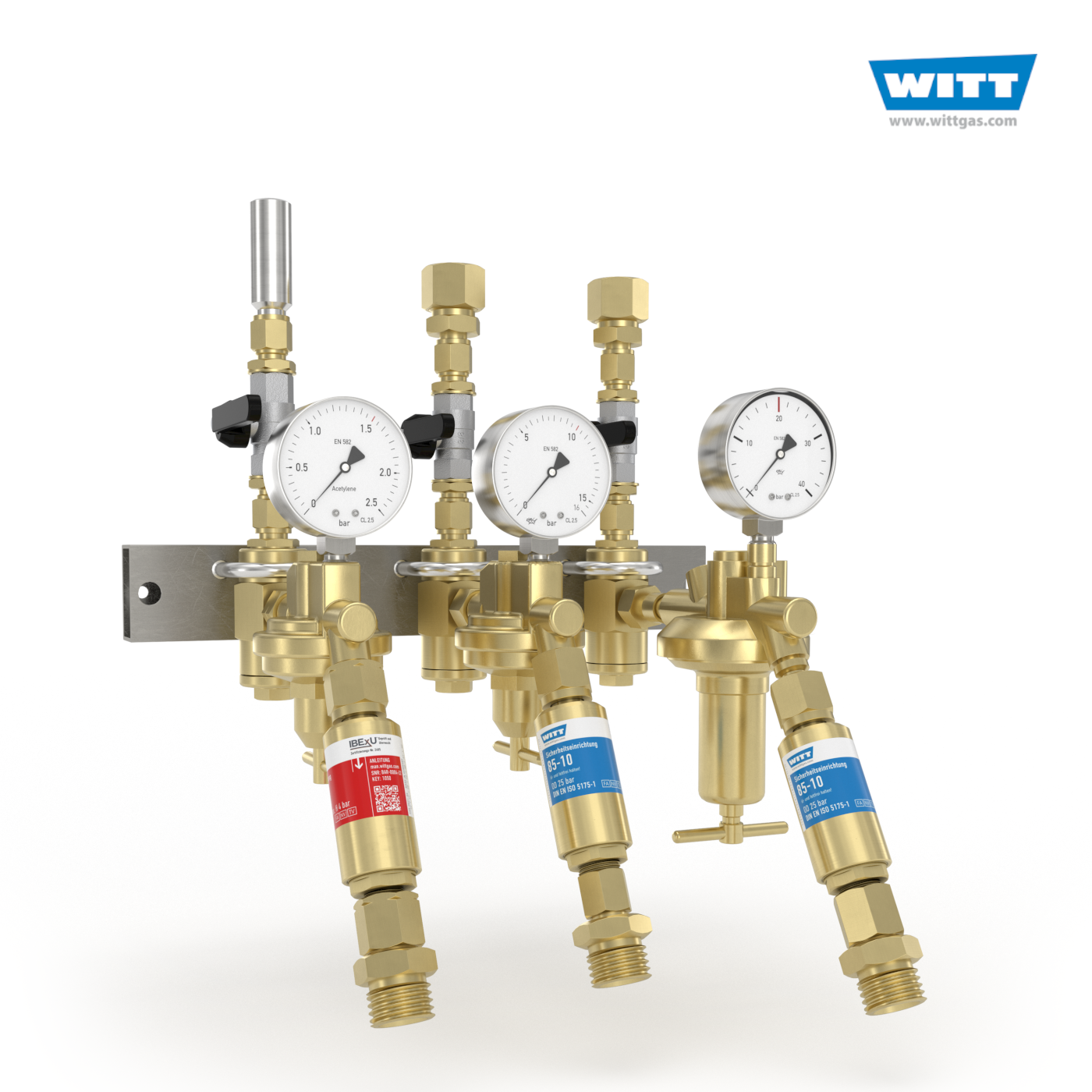

取气工位 503

取气工位集成了气体过滤器, 应用于火焰切割机的供气

  • 应用于燃气、暖气燃气和火焰切割氧气
  • 带气体过滤器 622, 确保下游阀门的使用寿命
  • 带气体回火防止器 85-10, 确保防止气体倒流及回火
  • 组装完成并经过检测

技术资料 下载
报价咨询

信息

带气体清洁器的取气工位,用于为火焰切割机供应可燃气体、加热氧气和切割氧气。



优点

  • 带接头的入口
  • 气体过滤器 622 (40 µm) 通过可靠的过滤器性能提高下游阀门的使用寿命
  • 带入口球阀,能清楚地显示开/关位置或气体流动/气体停止
  • 带气体回火防止器 85-10,符合 DIN EN 5175-1 标准,用于防止气体倒流及回火
  • 快速简单的壁式安装
  • 紧凑结构形式,使用镀镍方管
  • 已成套安装和经过检验



应用

  • 气体供给末端的取气工位,符合当地所需的耗气量
  • 适用于火焰切割机
  • 取气工位作为标准程序或定制的特殊型号交货



结构

  • 镀镍方管材质的阀门固定座用于取气:

1x 乙炔

入口焊接接头 21.3 mm,

球阀 DN 10,

气体清洁器 622,

取气工位减压阀,

气体回火防止器 85-10,

出口 G 3/4 LH AGS

1x 加热氧气

用于铜管或不锈钢管 15x1 的入口快速管接口,

球阀 DN 10,

气体清洁器 622,

取气工位减压阀,

气体回火防止器 85-10,

出口 G3/4 RH AGS

1x 切割氧气

用于铜管或不锈钢管 15x1 的入口快速管接口,

球阀 DN 10,

气体清洁器 622,

取气工位减压阀,

气体回火防止器 85-10,

出口 3/4 RH AGS

  • 已成套安装和经过检验



标准/制造规范

企业通过 ISO 9001 认证

适用于 O2,依据: EIGA IGC Doc 13/12/E: 氧气管道和管道系统
