气囊式气动先导减压阀

气囊式气动先导减压阀/气囊式调压阀

威特(WITT) 是用于调节气体量和减小气体压力的优质压力调节阀/减压阀的供应商。气囊式气动先导减压阀/气囊式调压阀是通常用于管道安装的压力调节器。尤其适合取气量波动大、压差低且流量大的应用。即使在入口压力与出口压力的压差降至小于 1 bar时,威特气囊式气动先导减压阀有利于确保最大精准度的控制效果。恒定的工作压力可以保证稳定的气体浓度,从而确保下游设备生产的质量。

威特的气囊式气动先导减压阀/气囊式调压阀可用于最高 300 bar 的入口压力,并提供 500 mbar 至 60 bar 的出口压力范围。

有关气囊式气动先导减压阀的更多信息

23 结果

气囊式气动先导减压阀/气囊式调压阀与控制压力调节阀/先导阀或也可选择比例阀结合,用于调节所需的工作压力。在为控制压力调节阀供给控制气时,可以使用待调节的气体(自身介质)或外部气体。

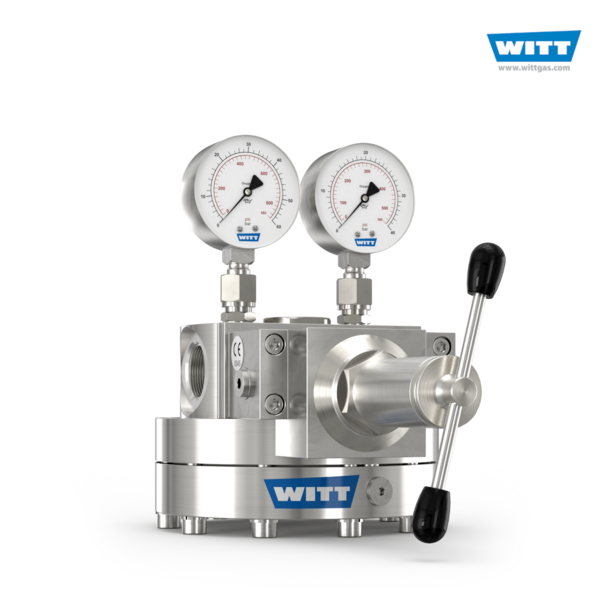

威特气囊式气动先导减压阀/气囊式调压阀可以单独,也可以作为完整安装的套件(包括控制压力调节器、压力表和接头)提供。该套装系列产品均组装完成且经过测试 - 可立即使用。威特气囊式气动先导减压阀/气囊式调压阀结构紧凑,特别易于安装。

威特气囊式气动先导减压阀概览

  • 用于 30 barg 的氧气,用于 40 barg 至 0.5–30 barg 的氮气、氩气、氦气、氢气、甲烷,流量最大为 15,000 Nm3/h(氮气),Kv 数值为 2.4 至 30

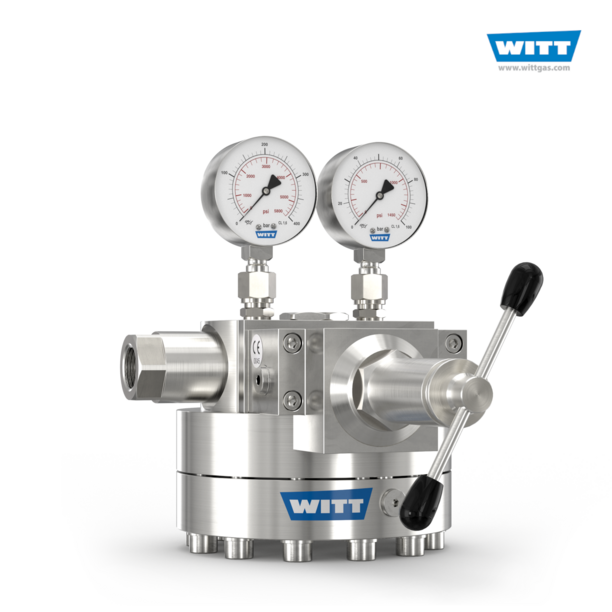

  • 我们的高压版型号 LE-HD/S:用于 300 barg 至 0.5–60 barg 的氧气、氮气、氩气、氦气、氢气和甲烷, 流量最大为 2,400 Nm3/h,Kv 数值为 1.65
  • 二氧化碳专用型号(从 100 barg 至 0.5–26 barg)
  • 标准气体温度范围:-30°C 至 +50°C
  • G 3/4" 至 G 3" / DN100 的螺纹和法兰连接件– DIN 或 ANSI

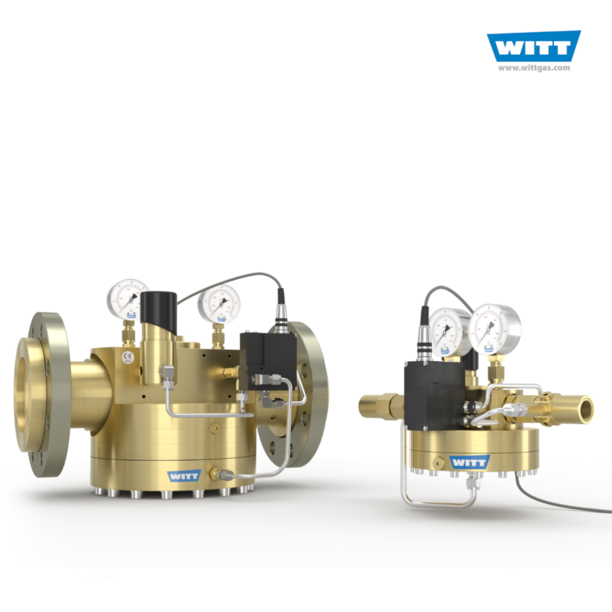

  • 客户定制的特殊款,例如带比例调节阀



气囊式气动先导减压阀的功能原理

气囊式气动先导减压阀由气压驱动。与弹簧式压力调节阀或减压阀相比,气囊式气动先导减压阀所需的打开压力不是由弹簧控制,而是由控制气体/先导气体的气压驱动。威特的气囊式气动先导减压阀套装,将待调节的气体用作控制气体(“自身介质控制”)。待调节的气体通过管路进入气囊,并到达阀座。控制气体由内置的控制压力减压阀调节后进入气压腔内,并作用于膜片上。膜片的运动行程通过膜片盘传递到阀座。根据设置的工作压力,通过控制气体的压力和相应的膜片行程运动来打开或关闭阀门,从而控制气体的流量。多余的控制气体通过集成于出口压力侧的气体单向止回阀排出。威特气囊式气动先导减压阀套件是一套完整的调压系统,可以在生产过程中随时增加或降低工作压力。



气囊式气动先导减压阀的典型应用

原则上,气囊式气动先导减压阀适用于所有需要特定工作压力、调节或降低气体压力的应用。由于具有独特的性能和控制特性,采用气囊式压力调节技术的减压阀的优势尤其突出,例如

  • 在低温储罐的蒸发器出口处
  • 在用于焊接气体的二氧化碳供气系统中
  • 在工业高压气体供应中,例如气体运输、缓冲罐和瓶组
  • 集成于压缩机和涡轮机中

威特气囊式气动先导减压阀符合各种标准和规范

威特气体技术已根据 ISO 9001、ISO 22000 和 DGRL 2014/68/EU 模块 H 获得认证。所有威特气囊式气动先导减压阀都接受 TUV 监督,并具有 CE 标识,并且符合 DGRL 2014/68/EU 指令的要求。根据客户需求而定,还可以提供 ATEX 2014/34/EU 证书。对于某些应用,还符合 EN 1127-1、DIN EN 13463-1 和 ZH1/200 标准。该减压阀也适合于食品应用。该产品符合欧洲框架法规 (EC) 1935/2004 和 (EC) 2023/2006《食品、日用品和饲料法规》(LFGB)。所有与氧气接触的材料都已经过 BAM (德国联邦材料研究及检测中心)根据 M034e (BGI 617e) 进行检验。对于适用超过 100 barg 氧气的气囊式气动先导减压阀的设计,已根据 ISO 7291 标准的第 9.4.4 条进行 BAM 绝热减压检测。此外,用户遍布全球的工业气体生产商为威特提供特殊确认。

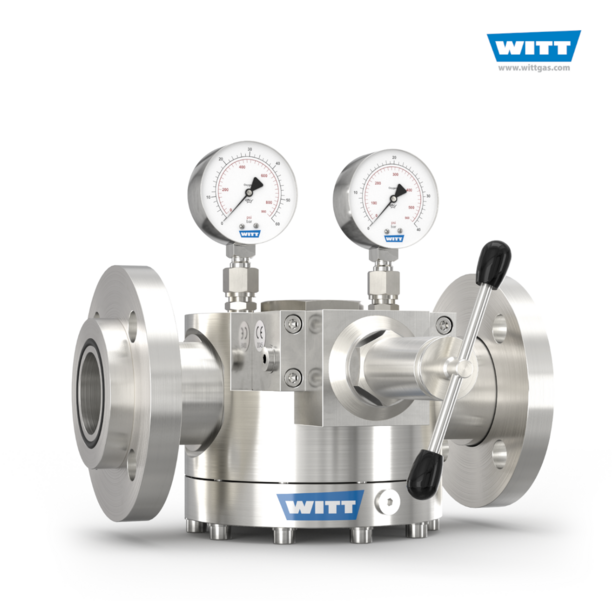

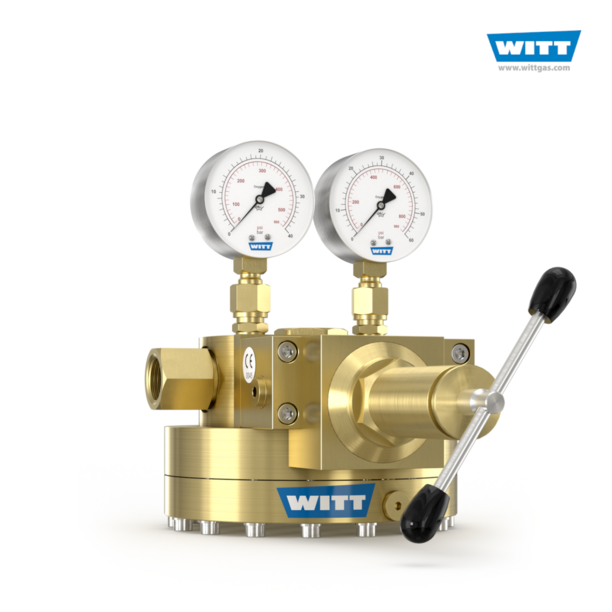

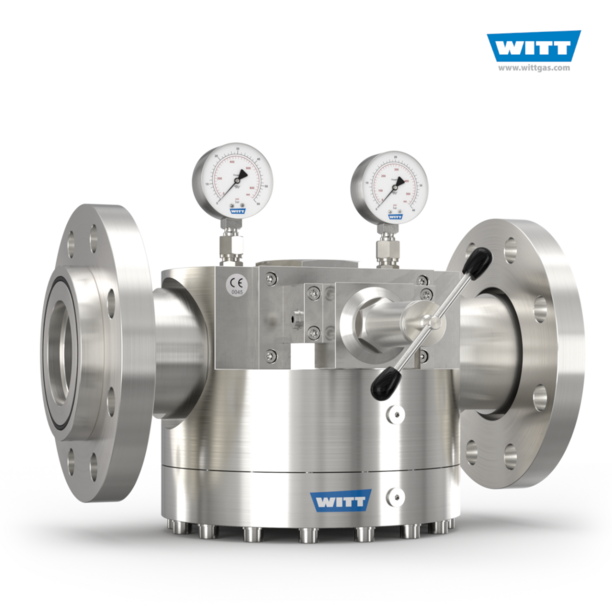

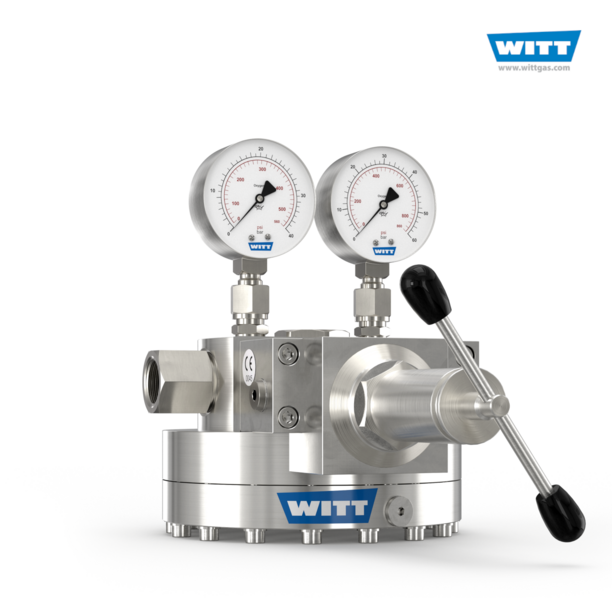

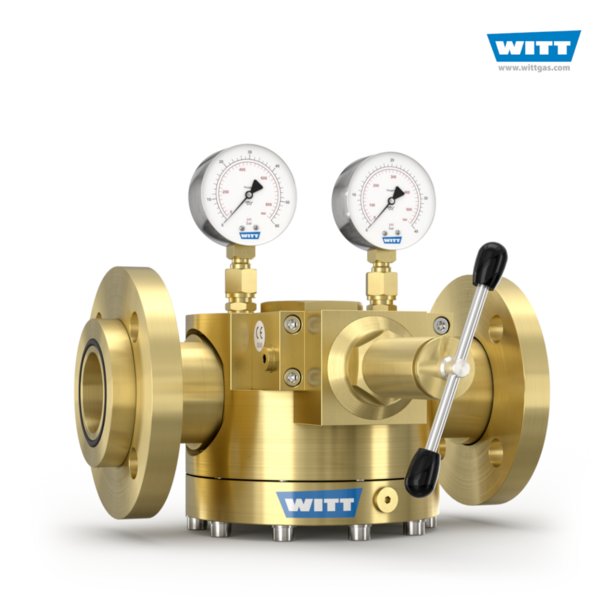

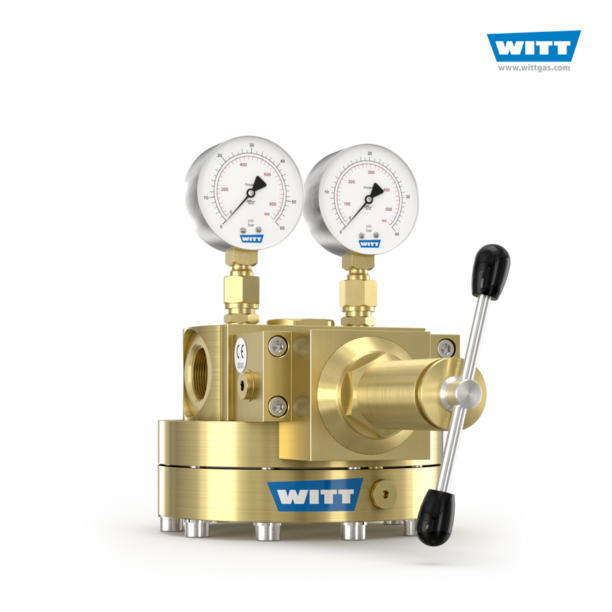

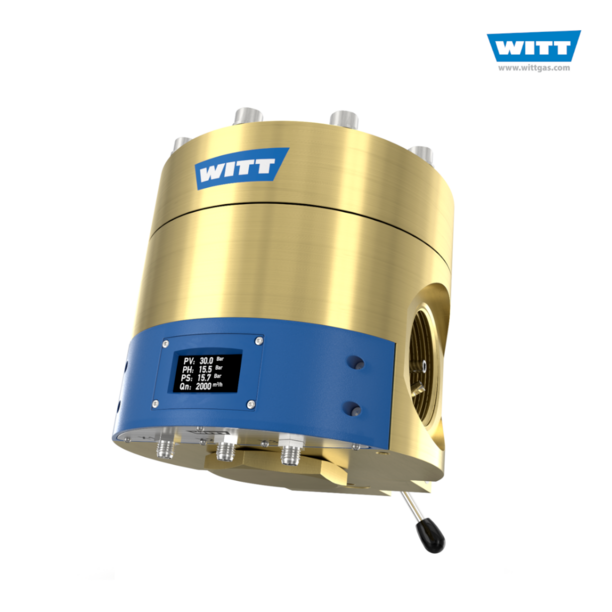

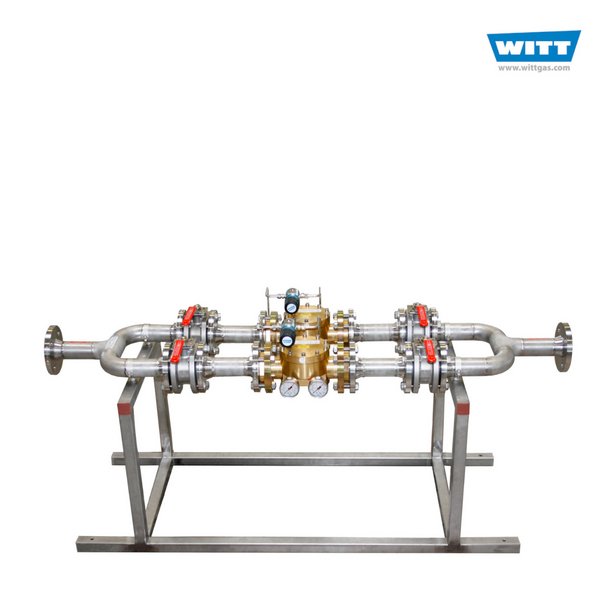

气囊式气动先导减压阀的实例

您也可以访问我们的产品专网 www.domepressureregulators.com,更多了解有关气囊式气动先导减压阀的详细信息。
