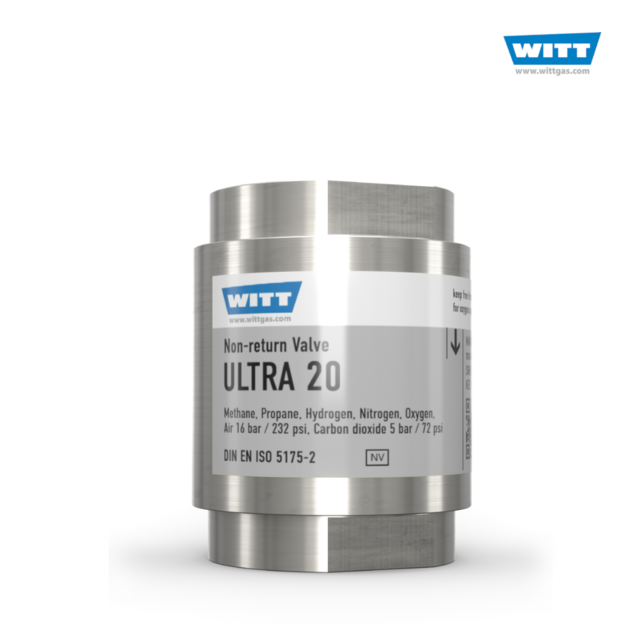

技术资料 ULTRA 20, 不锈钢
防止气体回流的性能优异:结构紧凑,噪音小,尤其适合低压应用。 开启压力约4 mbar,工作压力 最大16 bar,G 1", 1/2", 3/4"
- 气体单向止回阀用于避免出现不期望的混合气体, 流量可达 80 m³/h (空气), 压力可达 16 bar, G 1/2
- 安全元件: 气体单向止回阀 [NV]
- 每枚气体单向止回阀经100% 检测
- 压损极低 – 得益于精巧的阀体结构和极低的打开压力 (约 4 mbar)
- 最低的噪音排放
- 结构紧凑且轻巧: 35 X 60 mm, 510 g, G 1", 1/2", 3/4"
- 入口内置过滤器 (100 μm)
- 低压应用的首选,例如热处理工艺设备,沼气应用等
信息
威特(WITT)气体单向止回阀确保防止气体倒流。经流体动力学优化的阀门系统确保压损少且噪音低。每枚单向止回阀均经过 100% 出厂检验及测试。
优点
- 通过单向止回阀防止形成危险的混合气
- 精密独特的阀体结构,保证了极小的打开压力,使 压损降到最低 (约 4 mbar)
- 气体入口处内置防锈网式(100 μm)过滤器,防止 杂质进入,提高产品使用寿命
- 经流体动力学优化的阀门系统确保:
- 最低的压力损失
- 最低的噪音排放
- 弹簧与密封件的完满结合确保卓越的密封性能,达 到最好的密封效果
- 根据标准 DIN EN ISO 5175-2
- 材质可选黄铜或不锈钢
- 用途广泛,适用于众多工业气体
- 安装方向不受限制,在设备中的安装设计简单
应用
- 气体单向止回阀防止气体在设备及管道中倒流。产品经过样品检测, 适用于符合欧盟 EN 746-2 标准 的应用领域
- 安装方向不受限制
- 环境温度允许范围为最低-20 °C,最高70 °C
维护及保养
- 至少每年一次进行气体倒流及密封性检测
- 根据客户需要,威特(WITT)可提供检测设备
- 气体单向止回阀只允许由原厂进行拆卸维修
标准/制造规范
企业通过 ISO 9001 以及压力设备指令 PED 2014/68/EU H 模块 认证 欧盟 CE 认证根据 压力设备指令 PED 2014/68/EU 清洁程度符合欧洲工业气体协会的氧气管道设计规范 EIGA IGC Doc 13/12/E: Oxygen Pipeline and Piping Systems
