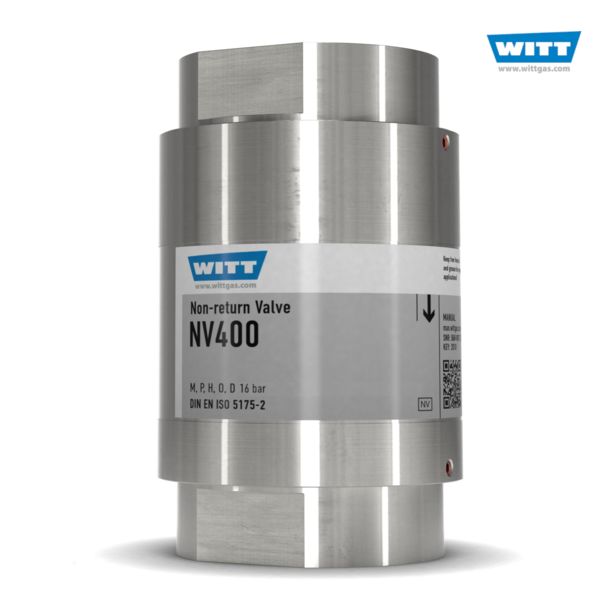

气体单向止回阀 NV400,带法兰连接

不锈钢材质的气体单向止回阀(带法兰连接), 用于避免出现不期望的混合气体, 流量可达 8100 m³/h (空气), 压力可达 16 bar, 应用于符合 EN746-2 标准的热工艺设备, DN 40/50

  • 带预焊接法兰,便于安装与拆卸
  • 安全元件: 气体单向止回阀 [NV]
  • 每枚气体单向止回阀经100% 检测
  • 压损极低 – 得益于精巧的阀体结构和极低的打开压力 (约 3 mbar)
  • 也是腐蚀性气体应用的最佳选择
  • 入口内置过滤器 (100 μm)

技术资料 下载
报价咨询

信息

威特 (WITT) 气体单向止回阀确保防止危险的气体倒流。当前版本还配有预焊接法兰,可以简单地安装和拆卸。 经过 100% 检验。



优点

  • 通过单向止回阀防止形成危险的混合气
  • 精密独特的阀体结构,保证了极小的打开压力,使得压力损失降到最低(约 3.0 mbar)
  • 弹性件与密封件的完满结合确保卓越的密封性能,达到最好的密封效果
  • 入口处内置防锈网式(100 µm)过滤器,防止杂质进入,提高产品使用寿命
  • 可快速更换气体入口处的脏污的过滤器
  • 用途广泛,适用于众多工业气体
  • 安装方向不受限制,在设备中的安装设计简单

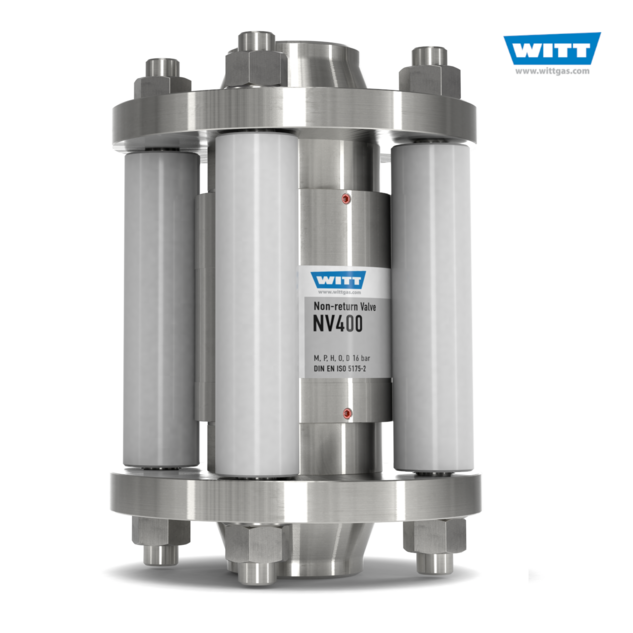

  • 设计为“中间法兰盘版本”的气体单向止回阀确保在进行更换和年检时可将进行简单、快速地拆卸和更换
  • 最大的灵活性 - 气体单向止回阀既可以采取螺栓连接,也可以安装在法兰之间。安装成套(气体单向止回阀+法兰套件)或作为改装套件
  • 螺纹杆 (M16) 周围的间隔管,用于气体单向止回阀的可靠定心
  • 带焊接插座的法兰连接符合 EN 1092-1 型号 11 的标准
  • 黄铜和不锈钢气体单向止回阀的总长度相同,可确保最佳互换效果,并可与法兰套件(DN40 和 DN50)组合使用



应用

  • 气体单向止回阀防止气体在设备及管道中倒流。 适用于欧盟 EN 746-2 标准规定的应用领域
  • 该气体单向止回阀已根据 DIN EN ISO 5175-2 进行检验
  • 安装方向不受限制
  • 环境温度最高可达 70 °C



维护及保养

  • 至少每年一次进行气体倒流及密封性检测
  • 根据客户需要,威特(WITT)可提供检测设备
  • 气体单向止回阀只允许由原厂进行拆卸维修。 根据客户方脏污过滤器的型号而定,可自行更换



标准/制造规范

企业通过 ISO 9001 及 DGRL 2014/68/EU 模型 H 认证

根据以下法规获得欧洲 CE 合格认证: 压力设备指令 2014/68/EU

适用于 O2,依据: EIGA IGC Doc 13/12/E: 氧气管道和管道系统
